电磁干扰与兼容（EMI/EMC）

电子系统通常是安全的或关键任务。它们构成了全球技术颠覆的支柱，从5G连接设备到自动驾驶汽车和物联网。随着性能要求的提高和电子设备的激增，导致性能下降、意外后果甚至故障的干扰风险急剧上升。通过仿真，可以提前解决 EMI/EMC 问题，减少物理测试，从而提供高性能、安全和合规的设计。

仿真电磁场景的工作流程

PCB和组件设计
EMC合规性可通过Ansys的近/远场EMI、寄生参数提取和电路仿真功能进行仿真
天线设计和放置
使用全波电磁场求解器和电磁干扰工具包，可以确定已安装的天线辐射方向图，以实现最佳布局，从而最大限度地减少共址干扰。
线束设计
通过简化的电缆仿真工作流程，能够处理复杂的结构和电缆布线，可以通过适当的屏蔽来确定位置，以最大限度地减少串扰、辐射和敏感性
集成
电缆和电路仿真（包括射光和反射射线加技术以及全波场电磁求解器）使电子子系统的性能能够在大型电气环境中进行检查。
电机设计及其分析与验证

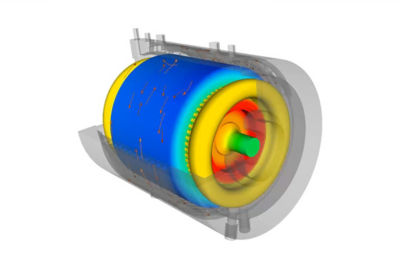

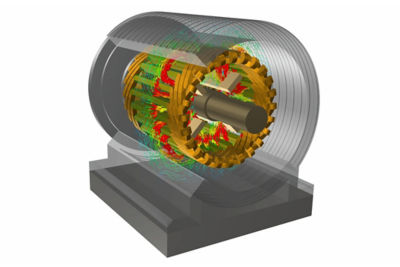

Ansys电机设计仿真软件可提供完整的工作流程，涵盖从概念设计到电机的详细电磁、热和机械分析。使用Ansys工具对电机进行电磁-热应力和振动-声学耦合仿真，可实现高保真、准确且可靠的电机仿真设计，并针对性能、成本和效率进行了优化。

• 基于模板的设计
• 带系统冷却优化的热管理
• 2D和3D基于有限元的电磁分析
• 减噪减震
• 通过ANSYS Maxwell遵循ISO 26262标准
端到端多物理场和多尺度仿真平台 Ansys光学解决方案提供强大的设计、优化和验证仿真软件，并得到世界一流的支持。这些工具使设计人员能够加快突破性光学产品的开发，同时提高性能、可靠性和良率。凭借一套顶级物理求解器，Ansys Optics为从纳米级到宏观级的精确多尺度系统设计提供用户友好的工作流程，从而实现各行各业的各种应用设计。包含了以下一流的功能
• 光学和光子学元件、模块、电路和系统的设计、优化和验证
• 基于物理的人类感知和机器视觉
• 用于多尺度光学系统设计和分析的简化、自动化的多寻解器工作流程
• 开放生态系统和基于 Python 的自动化
• 通过先进的公差和统计分析设计可制造性和产量
• 高级优化，包括逆向设计和Ansys optiSLang集成
• 通过 HPC 和云实现可扩展性和设计周期加速
• 集成模块和封装系统的多物理场系统级分析

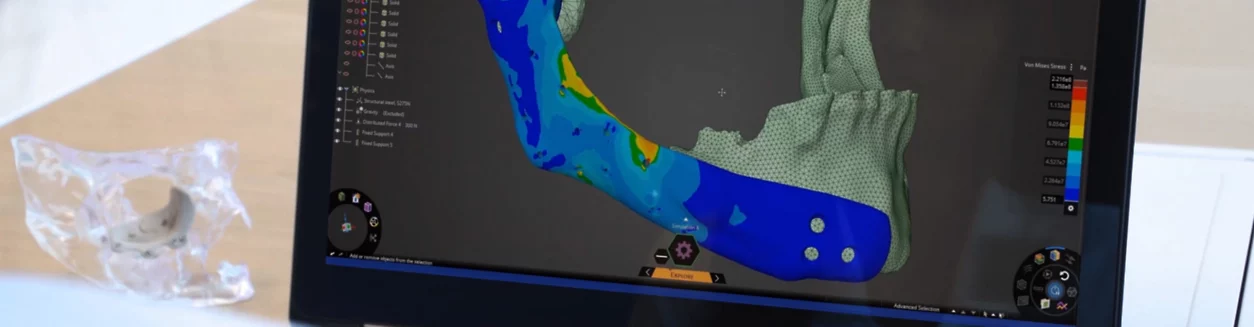

Ansys Discovery是首款仿真驱动型设计工具，将即时物理仿真、高保真仿真和交互式几何建模结合在单一的易用体验中。
Ansys Discovery在设计过程的早期揭示关键洞见
通过将交互式建模和多种仿真功能结合到同类首创的产品中，Discovery
允许您在设计过程的早期回答关键设计问题。这种前期仿真方法节省了原型制作的时间和精力，因为您可以实时探索多个设计概念，而无需等待仿真结果。
• 易用界面
• ANSYS求解器提供支持的高保真仿真
• 内置的多物理场仿真
• 首创的现场物理模拟
盏盛数字化转型赋能平台

成千上万的推广与服务合作伙伴，包括系统集成商、ISV、和个人服务者等，通过供给侧管理、需求侧管理、以及支撑平台所组成的数字化转型赋能平台，共同为各行业客户提供一站式、端到端、全周期数字化转型服务的推广、交付与支持。
开放的供给侧体系
SI

ISV

Free
Lancer

业务咨询

项目实施

软件即服务

培训服务

论坛交流
- Supporting Platform

  平台支撑：提供统一身份认证、招投标管理、资源管理、设计验证环境、项目管理、在线培训系统、订单-交付-支付管理、法务支持、财务支持等全流程管理
- Supply-side Management

  赋能供应侧，提供在线产品/服务内容发布、客户管理、商机管理、渠道合作管理、知识库、论坛交流等
- Demand-side Management

  赋能需求侧，提供需求发布、项目及交付状态监控、设计验证环境、呼叫中心、技术支持等
